Flink原理概述

Flink基本概念

Flink世界观即使流(Stream)，其旨在“Apache Flink是一个分布式、高性能、随时可用以及准确的流处理应用程序打造的开源流式处理框架”，用于对有界和无界的数据进行有状态计算。

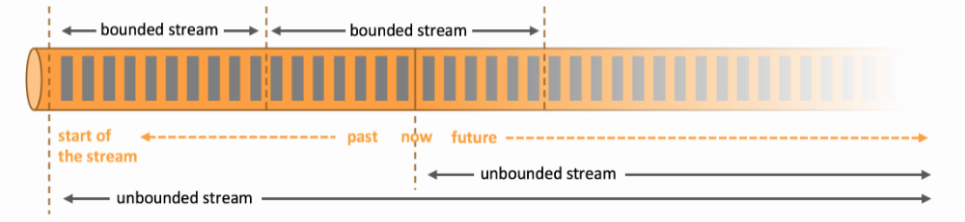

批处理：有界数据流处理的范例。在这种模式下，你可以选择在计算结果输出之前输入整个数据集，这也就意味着你可以对整个数据集的数据进行排序、统计或汇总计算后再输出结果。
流处理：正相反，其涉及无界数据流。至少理论上来说，它的数据输入永远不会结束，因此程序必须持续不断地对到达的数据进行处理。

这里需要阐述几个基本的名词概念：

状态 (State)：指的是Flink在做流处理时，中间数据称为状态，状态存储可以放在HDFS、S3、NFS上；

流式 (Dataflows)：由用户自定义算子转换而来，并形成有向图；

插槽 (Slots)：可以理解成某个TaskManager任务管理器节点上可以使用的并发线程数；

汇 (Sink)：可以理解成经过流式的数据最终输出的位置。

Flink API支持

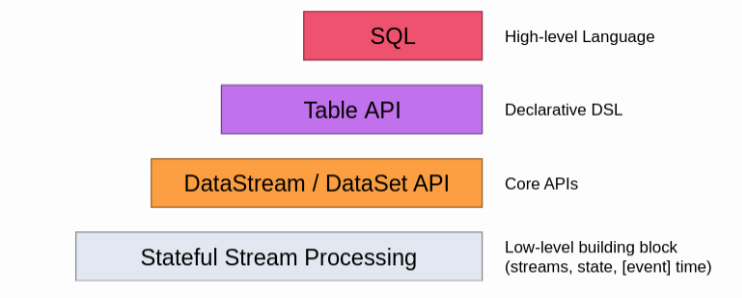

Flink支持4种API操作，从下自上越抽象、表达含义越简明、使用越简单。自上到下越具体，表达能力越丰富，使用越灵活。

Flink 运行架构

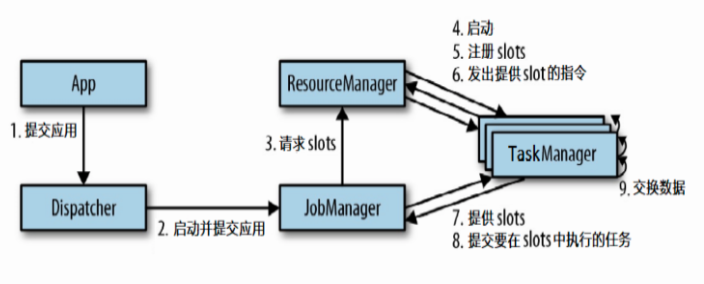

Flink运行架构主要由：

Job Manager: 作业管理器，可以理解为Application Master应用程序的主进程；
Task Manager: 任务管理器，可以理解为Application Execution执行器；
Resource Manager: 资源管理器，负责Slots插槽资源的管理；
Dispacher: 分发器，跨作业的Rest接口，可以在启动时将Application移交到JobManager，也可以充当WebUI使用。

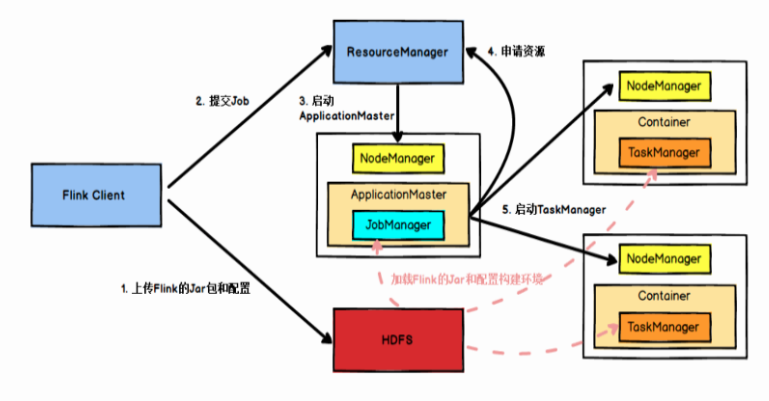

如果我们的Flink是在Yarn上运行使用，其运行架构可以表示成：

Flink数据流与执行图

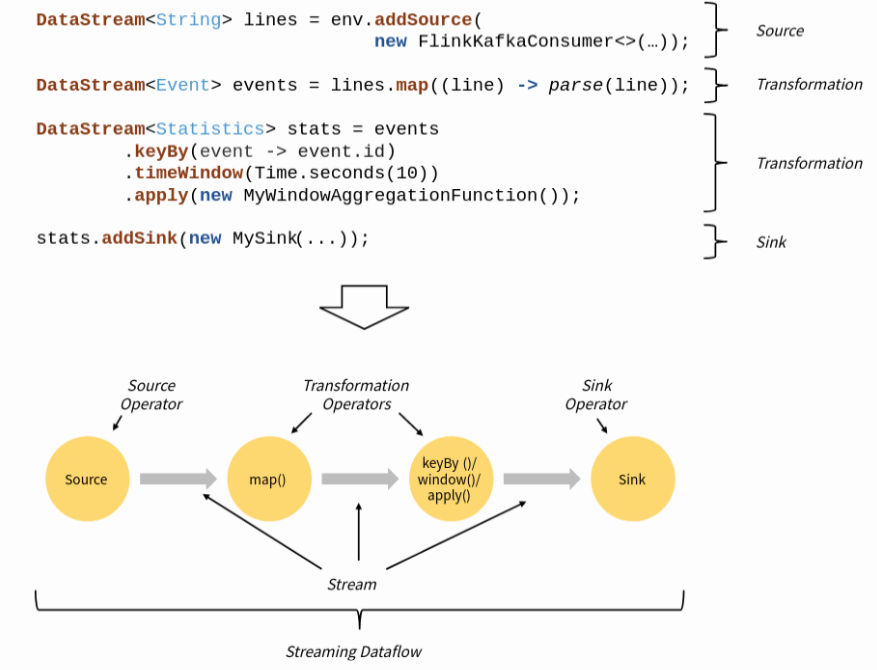

所有的Flink程序都由Source、Transformation、Sink三个部分组成，Flink Application运行时会被映射成为“逻辑数据流”（Dataflow），组成一个DAG图。

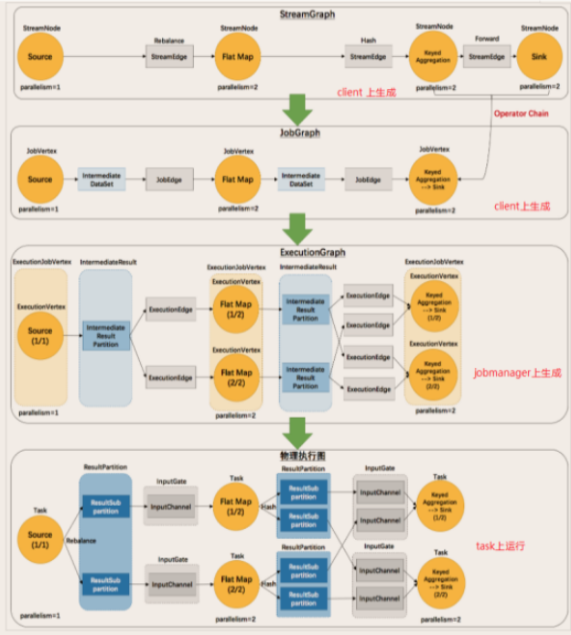

Flink对Dataflow会分四次处理：

Stream Graph: 用户利用API编写代码后，提交时产生的最初的图；

Job Graph: Job Manager将用户提交的Stream Graph进行优化合并，减少数据在不同节点间传输的序列化和反序列化时间；

Execution Graph: 执行图，Job Manager根据Job Graph生成执行图，是Job Graph的并行版本，也是最底层的核心数据结构；

物理执行图: Job Manager根据Execution Graph对Job进行调度后，在各个Task Manager上部署Task后形成的图。

Flink任务调度

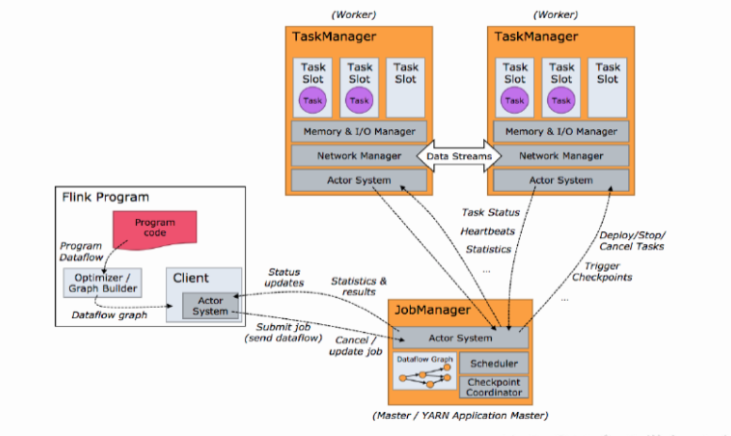

对于一个Flink Application，在Client客户端提交时，会转换成一个Dataflow Graph数据流图（具体过程是：Stream Graph -> Job Graph -> Execution Graph -> 物理执行图），并转交给Job Manager。Job Manager将向Task Manager集群申请Slots插槽，当空闲插槽数满足Application的需求后，由Task Manager执行。

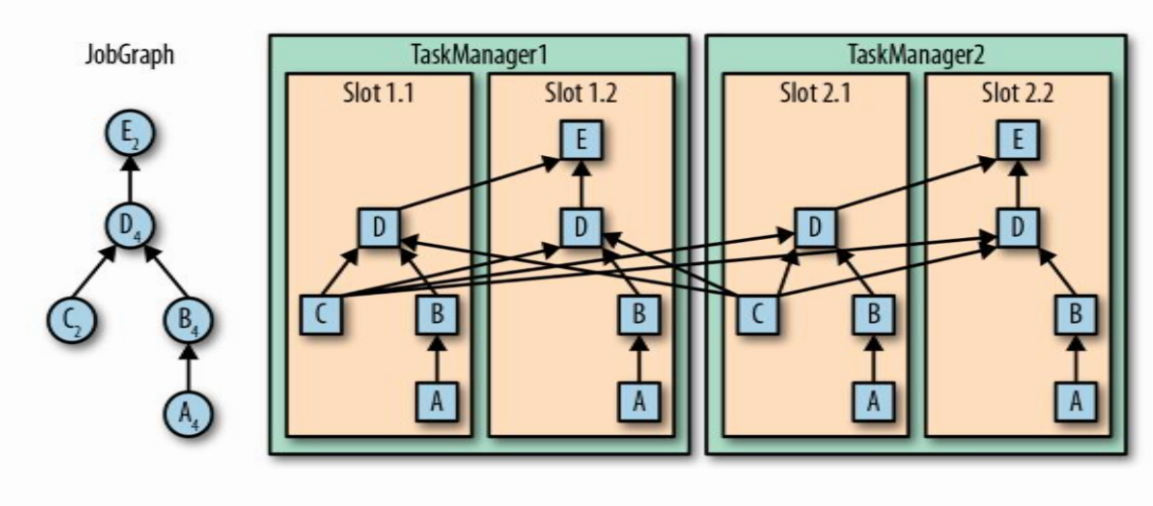

同时，Slots支持子任务共享，也就是Flink允许多个具有先后次序的Subtask子任务共享一个Slot，从而减少不同Slots之间交换数据的耗时。如下例中，共有16个子任务，但仅仅只需要4个Slot，通常我们可以理解为一个Flink Application的个数与当前最大的Parallelism并行度有关。

如果我们需要将共享Slot的子任务拆开，可以在每个子任务上设置Slot共享组名，如.map(v -> v*=2).slotSharingGroup("test")。

任务链

关于任务链（Operator Chain）中，任意两个子任务Subtasks可以合并的前提是：

同一个共享组

One-to-One模式

相同的Parallelism并行度

在任务链（Operator Chain）中，当我们不希望两个本可以合并的子任务合并，可以采用如下方法：

在某个子任务上API上加上.disableChaining()

设置不同的共享组.slotSharingGroup()

设置全局不合并env.disableOperatorChaining()

在两个子任务中间重分区.shuffle()
